Περιγραφή

Τεχνικές παράμετροι

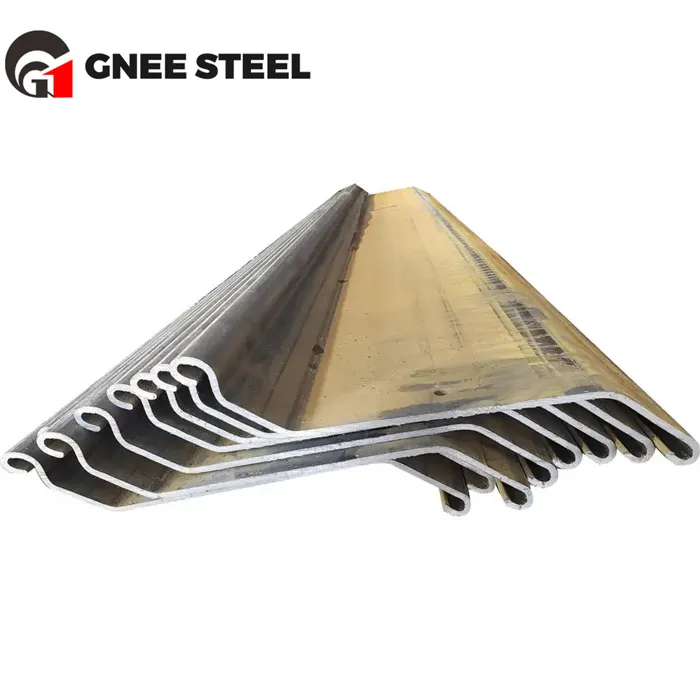

Ζ Σωρός φύλλου τομής

Ο σωρός από φύλλο χάλυβα τύπου Z-είναι μια κοινώς χρησιμοποιούμενη κατασκευή με μοναδικό σχήμα και εξαιρετική απόδοση. Ο σωρός λαμαρίνας τύπου Z-χαρακτηρίζεται από υψηλή αντοχή, καλή σταθερότητα, βολική κατασκευή, ανθεκτικότητα και προστασία του περιβάλλοντος, η οποία χρησιμοποιείται ευρέως στους τομείς της πολιτικής μηχανικής, της μηχανικής εξοικονόμησης νερού, της μηχανικής κατασκευών και της μηχανικής γεφυρών.

Σωρός φύλλου τύπου z Μεγέθη

	πλάτος (w)	ύψος (h)	φλάντζα (tf)	ιστός (δύο)	Περιοχή διασταύρωσης δευτερολέπτων (A)	βάρος	περιοχή επίστρωσης	περιοχή εγκάρσιας δευτερολέπτου (A)	βάρος	στιγμή αδράνειας (ly)	μέτρο ελαστικότητας (Sx)	πλαστικό μέτρο (Sx)	κρίσιμη στιγμή (Μέγ.)	στιγμή κάμψης (Μέγ.)
	mm	mm	mm	mm	cm²	kg/m	m²/m	cm²/m	kg/cm²	εκ⁴/m	εκ³/m	εκ³/m	kN-m/m	kN-m/m
Τμήμα	(σε)	(σε)	(σε)	(σε)	σε²	λίβρες/ft	πόδια²/ft	σε²/ft	λίβρες/ft²	σε⁴/ft	σε³/ft	σε³/ft	kip-ft/ft	kip-ft/ft
HRZ12-770	770	343.5	8.6	8.5	92.99	72.8	1.96	120.8	94.5	21496	1252	1488	518	561
HRZ12-770	30.31	13.52	0.339	0.335	14.41	48.92	6.44	5.71	19.37	157.4	23.3	23.3	116.4	126.1
HRZ13-770	770	344	9.1	9	97.4	76.2	1.96	126.5	99	22433	1304	1551	540	585
HRZ13-770	30.31	13.54	0.358	0.354	15.1	51.22	6.44	5.98	20.28	164.3	24.3	24.3	121.3	131.4
HRZ14-770	770	344.5	9.6	9.5	101.8	79.6	1.96	132.2	103.4	23370	1357	1613	561	608
HRZ14-770	30.31	13.56	0.378	0.375	15.78	53.52	6.44	6.25	21.19	171.1	25.2	25.2	126.2	136.7
HRZ12-700	700	314.2	8.6	8.5	86.47	67.9	1.82	123.5	97	18971	1208	1418	500	541
HRZ12-700	27.56	12.37	0.339	0.335	13.4	45.62	5.97	5.84	19.86	138.9	22.5	26.4	112.3	121.7
HRZ13-700	700	315.2	9.6	9.5	94.47	74.2	1.82	135	105.9	20611	1308	1543	541	586
HRZ13-700	27.56	12.41	0.378	0.374	14.46	49.84	5.97	6.38	21.7	150.9	24.3	28.7	121.7	131.8
HRZ14-700	700	316.2	10.6	10.5	102.5	80.5	1.82	146.4	114.9	22262	1408	1669	582	631
HRZ14-700	27.56	12.45	0.417	0.413	15.89	54.07	5.97	6.92	23.54	163	26.2	31	131	141.9
HRZ17-700	700	420	8.5	8.4	92.99	73.3	1.97	132.8	104.7	36425	1735	2032	717	777
HRZ17-700	27.56	16.54	0.335	0.331	14.41	49.26	6.47	6.28	22.46	266.7	32.3	37.8	168.1	174.7
HRZ18-700	700	420.5	9.1	9	97.4	76.7	1.97	139.1	109.6	38001	1807	2132	748	810
HRZ18-700	27.56	16.56	0.358	0.354	15.1	51.58	6.47	6.57	22.46	278.3	33.6	39.8	168.1	182.1
HRZ19-700	700	421	9.6	9.5	101.8	80.2	1.97	145.4	114.6	39578	1880	2210	778	843
HRZ19-700	27.56	16.57	0.378	0.375	15.78	53.9	6.47	6.87	23.47	289.8	35	41.2	174.9	189.4
HRZ20-700	700	421.5	10.1	10	106.2	83.7	1.97	151.7	119.5	41155	1953	2304	808	875
HRZ20-700	27.56	16.59	0.398	0.394	16.46	56.22	6.47	7.17	24.48	301.4	36.3	42.9	181.6	196.7
HRZ24-700	700	459.2	11.3	11.2	122.06	95.8	2.05	174.4	136.9	55949	2437	2875	1008	1092
HRZ24-700	27.56	18.08	0.445	0.441	18.92	64.39	6.71	8.24	28.04	409.7	45.3	53.7	226.7	245.5
HRZ26-700	700	460.2	12.3	12.2	131.18	103	2.05	187.4	147.1	59843	2601	3071	1076	1166
HRZ26-700	27.56	18.12	0.484	0.48	20.33	69.21	6.72	8.85	30.13	438.2	48.4	57.1	241.9	262.1
HRZ27-700	700	460.7	12.8	12.7	135.5	106.4	2.05	193.6	152	61641	2676	3089	1107	1199
HRZ27-700	27.56	18.14	0.504	0.5	21	71.48	6.72	9.14	31.12	451.4	49.8	57.5	248.9	269.6
HRZ28-700	700	461.2	13.3	13.2	140.3	110.1	2.05	200.4	157.3	63740	2764	3278	1144	1239
HRZ28-700	27.56	18.16	0.524	0.52	21.75	74.02	6.72	9.47	32.23	466.8	51.4	61	257.1	278.5
HRZ36-700	700	499.2	15.1	11.2	151.27	118.7	2.18	216.1	169.6	89753	3596	4151	1488	1612
HRZ36-700	27.56	19.65	0.594	0.441	23.45	79.8	7.14	10.21	34.75	657.2	66.9	77.3	334.5	362.3
HRZ38-700	700	500.2	16.1	12.2	161.16	126.5	2.18	230.2	180.7	94984	3798	4363	1571	1702
HRZ38-700	27.56	19.69	0.634	0.48	24.98	85.02	7.14	10.88	37.02	695.6	70.6	81.2	353.2	382.6
HRZ40-700	700	501.2	17.1	13.2	171.06	134.3	2.18	244.4	191.8	100219	3999	4610	1655	1792
HRZ40-700	27.56	19.73	0.673	0.52	26.51	90.24	7.15	11.54	39.29	733.9	74.4	85.8	372	402.9
HRZ42-700	700	499.2	18.1	14	182.12	143	2.17	260.2	204.2	105543	4228	4882	1749	1895
HRZ42-700	27.56	19.65	0.713	0.551	28.23	96.08	7.11	12.29	41.83	772.9	78.7	90.9	393.3	426
HRZ44-700	700	500.2	19.1	15	192.02	150.7	2.17	274.3	215.3	110942	4436	5096	1835	1988
HRZ44-700	27.56	19.69	0.752	0.591	29.76	101.3	7.11	12.96	44.11	812.4	82.5	94.8	412.6	446.9
HRZ46-700	700	501.2	20.1	16	201.93	158.5	2.17	288.5	226.5	116159	4635	5343	1918	2077
HRZ46-700	27.56	19.73	0.791	0.63	31.3	106.53	7.11	13.63	46.38	850.6	86.2	99.4	431.1	467
HRZ48-700	700	503.2	22.1	15	202.99	159.3	2.17	290	227.6	120467	4788	5528	1981	2146
HRZ48-700	27.56	19.81	0.87	0.591	31.46	107.09	7.11	13.7	46.63	882.2	89.1	102.9	445.3	482.4
HRZ50-700	700	504.2	23.1	16	212.41	166.7	2.17	303.4	238.2	125358	4973	5713	2057	2229
HRZ50-700	27.56	19.85	0.909	0.63	32.92	112.06	7.11	14.34	48.79	918	92.5	106.3	462.5	501
HRZ52-700	700	505.2	24.1	17	222.07	174.3	2.17	317.2	249	130403	5162	5951	2136	2314
HRZ52-700	27.56	19.89	0.949	0.669	34.42	117.15	7.11	14.99	51.01	954.9	96	110.7	480.2	520.2
HRZ48-580	580	482	19.2	15.1	178.17	139.9	2.01	307.2	241.1	115712	4801	5555	1986	2152
HRZ48-580	22.83	18.98	0.756	0.594	27.62	93.99	6.59	14.52	49.4	847.3	89.3	103.3	446.6	483.8

z εφαρμογή πασσάλων φύλλου

1. έργα πολιτικού μηχανικού: Ο σωρός από χαλύβδινο φύλλο τύπου Z-μπορεί να χρησιμοποιηθεί σε επεξεργασία θεμελίωσης, προστασία πρανών, τοίχο αντιστήριξης, τοίχο αντιστήριξης και άλλα έργα πολιτικού μηχανικού, τα οποία μπορούν να ενισχύσουν τη σταθερότητα του σώματος του εδάφους και τον ρόλο του κατά της έκπλυσης.

2. Έργο εξοικονόμησης νερού: Οι σωροί από χαλύβδινο φύλλο τύπου Ζ-μπορούν να χρησιμοποιηθούν σε έργα εξοικονόμησης νερού όπως εκπαίδευση ποταμών, φράγμα ελέγχου πλημμύρας, έλεγχος διαρροής ταμιευτήρα κ.λπ., που χαρακτηρίζεται από ισχυρή αντίσταση στην πίεση του νερού.

3. οικοδομικό έργο: Ο σωρός από χαλύβδινο φύλλο τύπου Z-μπορεί να χρησιμοποιηθεί σε κατασκευαστικά έργα όπως υποστήριξη λάκκου θεμελίωσης, υπόγειο γκαράζ, υπόγειος αγωγός κ.λπ. Μπορεί να παρέχει σταθερή υποστήριξη θεμελίωσης.

4. Έργο γέφυρας: Ο σωρός από χαλύβδινο φύλλο τύπου Z-μπορεί να χρησιμοποιηθεί σε θεμέλια προβλήτας γέφυρας, στηρίγματα γέφυρας, προβλήτα γέφυρας και άλλα έργα γεφυρών, με καλή φέρουσα ικανότητα και σεισμική απόδοση.
