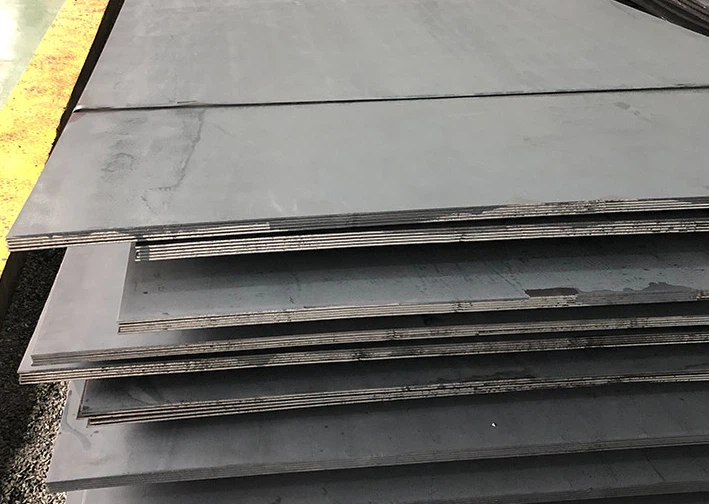

P690QL2είναι μια πλάκα από χάλυβα υψηλής-απόσβεσης και σκληρύνσεως (Q+T) που παράγεται σύμφωνα με το ευρωπαϊκό πρότυπο EN 10028-6. Χαρακτηρίζεται από εξαιρετικά-υψηλή αντοχή (690 MPa) και εξαιρετική ανθεκτικότητα σε εξαιρετικά-χαμηλές θερμοκρασίες -60 βαθμών, είναι μια πλάκα υψηλής ποιότητας από σβησμένο και σκληρυμένο χάλυβα που χρησιμοποιείται κυρίως στην κατασκευή δοχείων πίεσης, δεξαμενών αποθήκευσης και δομικών εξαρτημάτων που αντέχουν σε μηχανικά περιβάλλοντα υψηλής πίεσης και χαμηλής αντοχής. Είναι ιδανικό υλικό για συ
- Πρότυπο: EN 10028-6
- Βαθμός: P690QL2
- Πάχος: 6,0-300,0 mm
- Πλάτος: 1500-4050 mm
- Μήκος: 3000-15000 mm
| Βαθμός | P690QL2 |
|---|---|
| Πρότυπο | EN 10025-6 (Επίπεδα προϊόντα κατασκευασμένα από χάλυβα για σκοπούς πίεσης - Μέρος 6: Συγκολλήσιμοι λεπτόκοκκοι χάλυβες, σβησμένοι και μετριασμένοι) |
| Προϋποθέσεις Παράδοσης | Σβησμένο και μετριασμένο (Q&T) |
| Έγκριση από τρίτο μέρος | ABS, DNV, GL, CCS, LR , RINA, KR, TUV, CE |
| Συγκολλησιμότητα | Η συγκολλησιμότητα είναι αποδεκτή, με σχετικά υψηλό ισοδύναμο άνθρακα (CEV) και δείκτη ευαισθησίας ρωγμών συγκόλλησης (Pcm). Πρέπει να τηρούνται οι προδιαγραφές της εξειδικευμένης διαδικασίας συγκόλλησης (WPS), συμπεριλαμβανομένης της προθέρμανσης, της χρήσης αναλώσιμων συγκόλλησης με χαμηλό{{0}υδρογόνο, και μετά{0}}θερμική επεξεργασία συγκόλλησης (PWHT). Οι βασικοί κίνδυνοι είναι η ψυχρή πυρόλυση (ρηγμάτωση που προκαλείται-το υδρογόνο) και η υποβάθμιση της σκληρότητας στη ζώνη που επηρεάζεται από τη θερμότητα-(HAZ). |
| μηχανική ικανότητα | Κατάλληλο για κοπή με φλόγα, κοπή με λέιζερ και κοπή πλάσματος. Η εισαγωγή θερμότητας πρέπει να ελέγχεται για να αποφευχθεί η ευθραυστότητα στη ζώνη που επηρεάζεται από τη θερμότητα-. Μπορεί να απαιτείται λείανση άκρων μετά την κοπή παχύρρευστων πλακών για την εξάλειψη του σκληρυμένου στρώματος. Η ψυχρή διαμόρφωση είναι δύσκολη και μπορεί να απαιτεί θέρμανση. |
| Ποιότητα Επιφανείας | Γενικά παρέχεται ως ελασματοποιημένη επιφάνεια, μπορεί να υποστεί επεξεργασία όπως απαιτείται, όπως αμμοβολή, αμμοβολή, αποξήρανση, βαφή κ.λπ. |
| Απαιτήσεις επιθεώρησης | Μπορούν να προστεθούν μη-μη καταστροφικές δοκιμές (π.χ. δοκιμή υπερήχων UT) και δοκιμή ιδιοτήτων κατεύθυνσης Z{{3} (βαθμοί Z15/Z25/Z35). |
Η GNEE είναι κορυφαίος κατασκευαστής και παγκόσμιος προμηθευτήςEN10028-6 P690QL2 πλάκες δοχείων πίεσης, σχεδιασμένο για εφαρμογές υψηλής-πίεσης, υψηλής-αντοχής και ακραίων θερμοκρασιών. Αυτές οι πλάκες είναι ιδανικές για εξαγωγείς B2B, χονδρεμπόρους και εταιρείες προμηθειών στον Εκουαδόρ, Περού, Βενεζουέλα, Ηνωμένα Αραβικά Εμιράτα, Σαουδική Αραβία, Μπαχρέιν, Ομάν, Κατάρ, Νιγηρία, Γκάνα, Καζακστάν, Ρωσία, Σιγκαπούρη, Βιετνάμ, Ταϊλάνδη, Αυστραλία και Μπρουνέι.
ΜαςΠλάκες χάλυβα P690QL2προσφέρουν ανώτερη αντοχή, συγκολλησιμότητα και σκληρότητα, ικανοποιώντας τις απαιτήσεις των σύγχρονων έργων δοχείων πίεσης, λέβητα και χημικών διεργασιών.
Βασικά χαρακτηριστικά και Απλεονεκτήματα
1. Εξαιρετικά-Υψηλή αντοχή
Με αντοχή διαρροής μεγαλύτερη από ή ίση με 690 MPa, μειώνει σημαντικά το δομικό βάρος διατηρώντας παράλληλα υψηλή φέρουσα ικανότητα-, επιτρέποντας το σχεδιασμό ελαφρύτερων και λεπτότερων κατασκευών.
2. Εξαιρετική αντοχή σε χαμηλή-Θερμοκρασία
Ο βαθμός QL2 διατηρεί εξαιρετική αντοχή σε κρούση ακόμη και σε εξαιρετικά-χαμηλές θερμοκρασίες έως και -60 βαθμούς, αντιπροσωπεύοντας την κορυφαία βαθμίδα χάλυβα για δοχεία πίεσης χαμηλής θερμοκρασίας.
3. Εξαιρετική Συγκολλησιμότητα
Μια λεπτή μικροδομή-σε συνδυασμό με αυστηρό έλεγχο των στοιχείων κράματος εξασφαλίζει αντοχή και σκληρότητα στις συγκολλημένες αρθρώσεις. Ωστόσο, συνήθως απαιτούνται προθέρμανση και αυστηρές διαδικασίες συγκόλλησης.
4. Σβησμένη και μετριασμένη δομή
Μέσω της σβέσης και της σκληρύνσεως σε υψηλές-θερμοκρασίες, επιτυγχάνεται μια δομή μετριασμένου σορβίτη, παρέχοντας βέλτιστη ισορροπία αντοχής και σκληρότητας.
Χημική Σύνθεση του EN 10028-6 P690QL2 Boiler and Under Pressesel Steel Plate
| Βαθμός | P690QL2 | ||||||||||||||
| Στοιχείο | C | Σι | Mn | P | S | N | B | Cr | Μο | Cu | Σημ | Ni | Ti | V | Zr |
| Περιεχόμενο (μέγ., %) | 0.20 | 0.80 | 1.70 | 0.020 | 0.005 | 0.15 | 0.05 | 1.50 | 0.70 | 0.30 | 0.06 | 2.50 | 0.05 | 0.12 | 0.15 |
Μηχανικές ιδιότητες του EN 10028-6 P690QL2 Ατσάλινο λέβητα και δοχείου πίεσης
| Βαθμός | Πάχος (t) [mm] | Ισχύς διαρροής (ReH) [min, MPa] | Αντοχή εφελκυσμού (Rm) [MPa] | Επιμήκυνση (A) [min, %] | Ενέργεια κρούσης (KV2) [λεπτό] | Σκληρότητα Brinell (HBW) |
|---|---|---|---|---|---|---|
| P690QL2 | t Μικρότερο ή ίσο με 50 | 690 | 770 - 940 | 14 | 27J (σε -60 μοίρες, εγκάρσια) | 220 - 280 |
| 50 < t Μικρότερο ή ίσο με 100 | 670 | 770 - 940 | 14 | 27J (σε -60 μοίρες, εγκάρσια) | 220 - 280 | |
| 100 < t Μικρότερο ή ίσο με 200 | 630 | 720 - 900 | 14 | 27J (σε -60 μοίρες, εγκάρσια) | 220 - 280 |
Εφαρμογές του προτύπου EN 10028-6 P690QL2 Boiler And Presse Vesel Steel Plate
Χάρη στον εξαιρετικό συνδυασμό ιδιοτήτων του, το P690QL2 χρησιμοποιείται σε τομείς που απαιτούν εξαιρετικά υψηλή ασφάλεια και αξιοπιστία:
1. Μηχανήματα Κατασκευών: Στοιχεία που φέρουν φορτίο κλειδιού- όπως βραχίονες γερανού, δοκοί εκσκαφέων και αμάξωμα φορτηγών εξόρυξης.
2. Εξοπλισμός Μεταλλείων: Υδραυλικά στηρίγματα και δομικά μέρη μεταφορέων.
3. Ειδικά Οχήματα: Εναέρια φορτηγά σκάλας για πυρόσβεση και βραχίονες για εναέριες πλατφόρμες εργασίας.
4. Γέφυρες και Κτίρια: Ειδικές κατασκευές που υπόκεινται σε μεγάλα φορτία ή υψηλές σεισμικές απαιτήσεις.
5. Δοχεία πίεσης και αγωγοί: Εφαρμογές που αφορούν υψηλή πίεση, χαμηλές θερμοκρασίες ή μεγάλες διαμέτρους (σύμφωνα με τον αρχικό σχεδιασμό του για "σκοπούς πίεσης").
6. Αιολική ενέργεια: Τομές πύργων και κατασκευές θεμελίωσης (ειδικά κατάλληλες για ψυχρές περιοχές).
7. Ναυτική Μηχανική και Ναυπηγική: Ορισμένα δομικά στοιχεία που απαιτούν υψηλή αντοχή και σκληρότητα.
Άλλες Πληροφορίες
Προφυλάξεις επεξεργασίας και συγκόλλησης
1. Κοπή:
Μπορεί να χρησιμοποιηθεί κοπή με πλάσμα, φλόγα ή λέιζερ. Μετά την κοπή με φλόγα, για χοντρές πλάκες, η σκληρότητα στην περιοχή κοπής μπορεί να αυξηθεί και μπορεί να απαιτείται λείανση ή ανόπτηση.
2. Ψυχρή κάμψη:
Πιθανό, αλλά με σημαντική επιστροφή ελατηρίου και απαιτούμενη μεγαλύτερη δύναμη κάμψης.
3. Συγκόλληση:
α) Πρέπει να χρησιμοποιούνται διεργασίες συγκόλλησης με χαμηλό-υδρογόνο (όπως συγκόλληση με αέριο-θωράκιση, συγκόλληση με υποβρύχιο τόξο).
β) Ακολουθήστε αυστηρά τις Προδιαγραφές Διαδικασίας Συγκόλλησης (WPS), συμπεριλαμβανομένης της προθέρμανσης (γενικά απαιτείται), του ελέγχου της θερμοκρασίας ενδιάμεσης διέλευσης και της διαχείρισης της εισροής θερμότητας.
γ) Χρησιμοποιήστε αντίστοιχα υλικά συγκόλλησης υψηλής-αντοχής- υψηλής σκληρότητας (π.χ. ηλεκτρόδια/σύρματα σύμφωνα με τα πρότυπα EN 1600).
δ) Μπορεί να είναι απαραίτητη η θερμική επεξεργασία μετά την συγκόλληση (PWHT) ή η επεξεργασία αφυδρογόνωσης.
Οι διαφορές μεταξύ βαθμών στην ίδια σειρά
| Βαθμός | Ονομαστικό πάχος (mm) | Ενέργεια κρούσης (KV2) [λεπτά, εγκάρσια] | ||||
|---|---|---|---|---|---|---|
| -60 μοίρες | -40 βαθμοί | -20 βαθμοί | 0 βαθμός | +20 βαθμός | ||
| P690Q | Μικρότερο ή ίσο με 200 | - | - | 27 J | 40 J | 60 J |
| P690QH | Μικρότερο ή ίσο με 200 | - | - | 27 J | 40 J | 60 J |
| P690QL1 | Μικρότερο ή ίσο με 200 | - | 27 J | 40 J | 60 J | - |
| P690QL2 | Μικρότερο ή ίσο με 200 | 27 J | 40 J | 60 J | 80 J | - |
Διεθνείς ισοδύναμες ποιότητες χάλυβα
| Βαθμός | Πρότυπο | Ισχύς διαρροής (ReH) [min, MPa] | Αντοχή εφελκυσμού (Rm) [MPa] | Επιμήκυνση (A) [min, %] | Ενέργεια κρούσης (KV2) [λεπτό] |
|---|---|---|---|---|---|
| P690QL2 | EN 10028-6 (Ευρωπαϊκό) | 690 | 770 - 940 | 14 | 27J (σε -60 μοίρες, εγκάρσια) |
| Q690F | GB/T 16270 (Κινεζικά) | 690 | 770 - 940 | 14 | 34J (σε -60 μοίρες, κατά μήκος) |
Γιατί να επιλέξετε πλάκες GNEE P690QL2;
- Εμπειρία:Χρόνια παραγωγής πλακών EN10028-6 υψηλής- αντοχής για δοχεία κρίσιμης πίεσης
- Πραγματογνωμοσύνη:Συμβουλευτική μηχανικής για επιλογή υλικού, συγκόλληση και κατασκευή
- Εξουσία:Συμβατό με τα πρότυπα EN, ISO και PED για διεθνή έργα
- Αξιοπιστία:Πλήρως ελεγμένο, πιστοποιημένο και έτοιμο για εξαγωγή-για παγκόσμιους πελάτες B2B
Σύναψη
ΓιαEN10028-6 P690QL2 Πλάκες δοχείων πίεσηςπου συνδυάζονταιεξαιρετική αντοχή, σκληρότητα και συγκολλησιμότητα, το GNEE είναι δικό σουαξιόπιστος παγκόσμιος προμηθευτής B2B.
Επικοινωνήστε με το GNEE σήμερα για μια προσφορά, τεχνικό δελτίο δεδομένων ή διαβούλευση έργουκαι βεβαιωθείτε ότι είναι κατασκευασμένα τα δοχεία πίεσης, οι λέβητες και οι χημικές μονάδες σαςχαλύβδινες πλάκες P690QL2 υψηλής απόδοσης-.
FAQ
Τι διακρίνει το P690QL2 από το P690QL1 στις κρυογονικές εφαρμογές;
Απάντηση:
Το P690QL2 έχει βελτιστοποιηθεί γιαμέτρια κρυογονική υπηρεσίαμε:
-40 μοίρες αντοχή σε κρούση(έναντι -60 μοίρες για P690QL1)
Μειωμένη περιεκτικότητα σε νικέλιο(0,40-1,00% έναντι 0,50-1,20%)
25-30% εξοικονόμηση κόστουςδιατηρώντας παράλληλα βασικές ιδιότητες αντοχής
Απλούστερη θερμική επεξεργασία(μονός κύκλος σκλήρυνσης)
Χαλαρή συχνότητα δοκιμώνγια μη-μη κρίσιμο πάχος (<50mm)
Πώς διαφέρει η θερμική επεξεργασία από την P690QL1;
Απάντηση:
Τροποποιημένα χαρακτηριστικά διαδικασίας Q&T:
Μετριασμός ενός σταδίου-(630-660 μοίρες × 3 ώρες)
Τυπική σβέση με νερό(ελάχ.. 35 βαθμός/δευτερόλεπτο ρυθμός ψύξης)
Μειωμένος χρόνος διατήρησης ωστενιτισμού(30 λεπτά/ίντσα έναντι 45 λεπτά)
Προαιρετική επιταχυνόμενη ψύξηγια πάχος<80mm
Με αποτέλεσμα18-22% ταχύτερη παραγωγήέναντι P690QL1
Ποιες διαδικασίες συγκόλλησης συνιστώνται;
Απάντηση:
Πρότυπο Πρωτόκολλο Συγκόλλησης:
Προθέρμανση: 225-275°C (for t>30 χιλιοστά)
Αναλώσιμα: EN ISO 16834-AG 80 7 M21 6Ni2Mo
Εισαγωγή θερμότητας: 1,0-2,0 kJ/mm
Θερμ. Interpass: 230-270 μοίρες
PWHT: 620-640 μοίρες × 2 ώρες + 30λεπτά/25 χιλιοστά
Δοκιμές: Επίδραση στο-40 βαθμοί+ σκληρότητα Μικρότερη ή ίση με 320HV
Ειδικές Σημειώσεις:
• Δεν απαιτείται βούτυρογια πάχος<100mm
• Έλεγχος υδρογόνου <3ml/100g deposit
• Μακρο-εξέτασηυποχρεωτική για την πρώτη συγκόλληση παραγωγής
Πότε πρέπει οι μηχανικοί να καθορίσουν το P690QL2;
Απάντηση:
Ιδανικό για:
✔ Αποθήκευση υγραερίου(-40 μοίρες εξυπηρέτηση)
✔ Βιομηχανική επεξεργασία αερίου
✔ Κρυογονικά έργα-ευαίσθητα στο κόστος
✔ Εύρος πάχους 15-120mm
Δεν συνιστάται για:
✖ Πρωτεύων περιορισμός LNG (-162 βαθμοί)
✖ Σχέδια για θραύση-κρίσιμα που απαιτούν σκληρότητα -60 μοίρες
✖ Σέρβις ξινή χωρίς δοκιμή NACE
