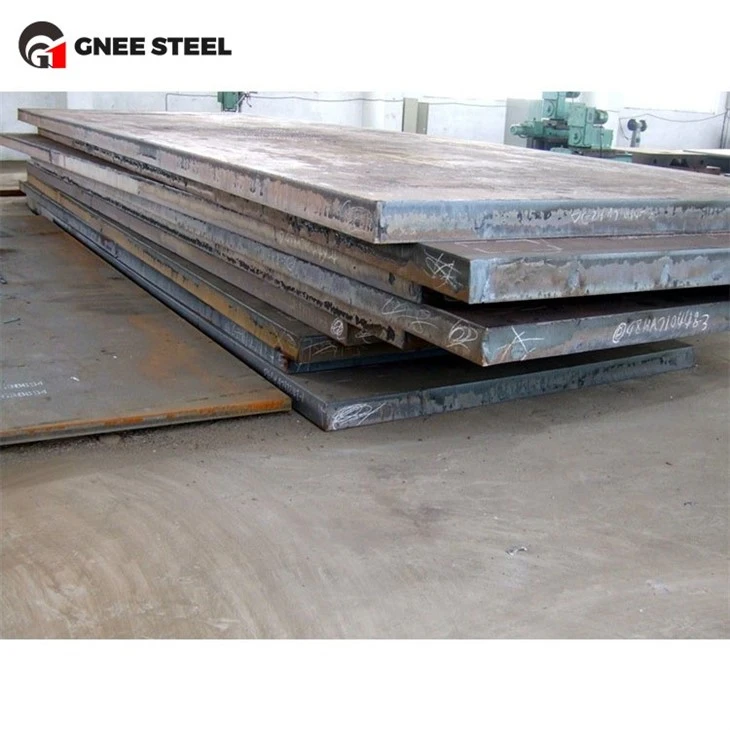

Χάλυβας HSLA υψηλής αντοχής χαμηλού κράματος SM570

Χάλυβας HSLA υψηλής αντοχής χαμηλού κράματος SM570

---

Το SM570 είναι χάλυβας χαμηλής-κράματος υψηλής-αντοχής, με καλή σκληρότητα και συγκολλησιμότητα, ενώ ορισμένα έχουν επίσης αντοχή στη διάβρωση, αντοχή σε χαμηλή θερμοκρασία κ.λπ. Κατηγορία πλάκας από χάλυβα SM570: "SM": είπε ο ιαπωνικός τυπικός χάλυβας χαμηλής-κράματος υψηλής-αντοχής. "570": ότι η αντοχή της πλάκας χάλυβα δεν είναι μικρότερη από 570 MPa. Πρότυπα εφαρμογής χαλύβδινων πλακών SM570: η εφαρμογή του προτύπου JISG3106.





Σύμβολο	Χημική σύνθεση
	C μέγ	Σι μέγ	Mn	P μέγ	S μέγ
SM570	0.19	0.55	1,6 μέγ	0.035	0.035





mbol	Σημείο διαρροής ή τάση απόδειξης N/mm2 (min)		Αντοχή σε εφελκυσμό N/mm2	Επιμήκυνση
	Πάχος χάλυβα mm		Πάχος χάλυβα mm	πάχος	Δοκιμαστικό κομμάτι	% ελάχ
	16 ή κάτω	Πάνω από 16-40	100 ή κάτω
SM570	460	450	570-720	<5	ΑΡ.5	19
				Μεγαλύτερο ή ίσο με5 <16	ΑΡ.5	26
				Μεγαλύτερο ή ίσο με16 <50	ΑΡ.5	20





















Παράδοση σε θερμή έλαση ή σε κανονική κατάσταση, η κατάσταση παράδοσης μπορεί επίσης να καθοριστεί σύμφωνα με τις τεχνικές απαιτήσεις.

Απαιτήσεις απόδοσης κατεύθυνσης πάχους: Z15, Z25, Z35.

Απαιτήσεις για ανίχνευση ελαττωμάτων χαλύβδινης πλάκας: ένα, δύο, τρία.

Πυκνότητα χαλύβδινης πλάκας: 7,85/κυβικό μέτρο.

Ορθολογικός τύπος βάρους: πάχος * πλάτος * μήκος * πυκνότητα.





Η πλάκα υψηλής αντοχής SM570 έχει εξαιρετικές μηχανικές ιδιότητες με υψηλή αντοχή εφελκυσμού, αντοχή διαρροής και επιμήκυνση. Συγκεκριμένα, η αντοχή σε εφελκυσμό της λαμαρίνας υψηλής αντοχής SM570 είναι μεταξύ 1100-1300 MPa, η αντοχή διαρροής είναι μεταξύ 800-900 MPa και η επιμήκυνση μεταξύ 18%-25%. Επιπλέον, η δομική χαλύβδινη πλάκα υψηλής αντοχής SM570 έχει καλές ιδιότητες κάμψης και συγκόλλησης, οι οποίες μπορούν να ικανοποιήσουν διάφορες απαιτήσεις επεξεργασίας και κατασκευής.

Το φύλλο χάλυβα υψηλής αντοχής σε κράμα SM570 έχει καλή αντοχή στη διάβρωση και μπορεί να χρησιμοποιηθεί σε διάφορα διαβρωτικά περιβάλλοντα όπως θαλάσσια περιβάλλοντα, βιομηχανικές ατμόσφαιρες και χημικά μέσα. Αυτό οφείλεται κυρίως στη χαμηλή περιεκτικότητά του σε άνθρακα και σε φώσφορο και θείο, καθώς και σε μέτριες ποσότητες χρωμίου, μολυβδαινίου, χαλκού και άλλων κραματικών στοιχείων που προστίθενται. Σε πρακτικές εφαρμογές, η αντοχή στη διάβρωση του φύλλου χάλυβα υψηλής εφελκυσμού SM570 είναι ευρέως αναγνωρισμένη και μπορεί να βελτιώσει αποτελεσματικά τη διάρκεια ζωής και την ασφάλεια των κατασκευών.



1.Τι είναι το SM570 Steel;

Ο χάλυβας SM570 είναι χάλυβας θερμής έλασης για συγκολλημένη κατασκευή σε μορφή πλακών, φύλλων & λωρίδων για αρχιτεκτονική, μηχανικές κατασκευές. Ο χάλυβας SM570 είναι μια ποιότητα υλικού και ονομασία που ορίζεται στο πρότυπο JIS G3106. Το JIS G3106 είναι ένα ιαπωνικό πρότυπο υλικού για χάλυβα θερμής έλασης για συγκολλημένες χαλύβδινες πλάκες, φύλλα, ταινίες για Αρχιτεκτονικές, Μηχανικές Κατασκευές. Ο χάλυβας θερμής έλασης για συγκολλημένη κατασκευή χάλυβας SM570 είναι πιο αξιόπιστος στην αντοχή του σε εφελκυσμό από τον χάλυβα SM520C.



2.Διαστατικά Χαρακτηριστικά του χάλυβα SM570

Το πάχος που ισχύει για αυτό το υλικό χάλυβα SM570, όπως ορίζεται στο JIS G3106, είναι από 6 mm έως 300 mm.



3. Με τι ισοδυναμεί ο χάλυβας SM570;

Οι ισοδύναμες ποιότητες χάλυβα SM570 είναιST52-3, A572 Gr. 50, EN S355JRκαι ούτω καθεξής. Ο χάλυβας GNEE είναι ένας από τους διάσημους προμηθευτές πλακών χάλυβα JIS SM570 στην Κίνα. Η χαλύβδινη πλάκα JIS SM570 προσφέρει χαμηλή απόδοση και αντοχή σε εφελκυσμό και συνήθως παρέχεται σε κατάσταση παράδοσης κανονικοποιημένης ή ελέγχου έλασης.

ΕΕ EN	ΗΠΑ -	Γερμανία DIN, WNr	Ιαπωνία JIS	Γαλλία AFNOR	Αγγλία BS	ευρωπαϊκή παλιά EN	Ιταλία UNI
S460M (1.8827)	A572Γρ.65 A913Γρ.65	StE460 StE460TM	SM570	E460R	55C	FeE460KGTM	FeE460 KG FeE460KGTM

Οι εφαρμογές του χάλυβα SM570 είναι στην κατασκευή συγκολλημένων ανεγέρσεων, κτιρίων και πάρκων.



4. Ποιες είναι οι ιδιότητες του χάλυβα SM570;

Το SM570 είναι μια αντοχή από χάλυβα ποιότητας 60kgf που διαθέτειεξαιρετική αντοχή σε χαμηλές θερμοκρασίες, παρέχει πλεονεκτήματα στην εξοικονόμηση υλικών, τη μείωση του βάρους και τη βελτιστοποίηση των διαθέσιμων χώρων, ειδικά για πολυώροφα κτίρια και δομικές μηχανικές δοκών μεγάλων ανοιγμάτων.



5.Διαφορά μεταξύ υλικού SM570 και A572 Βαθμού 50

Οι δομικοί χάλυβες SM570 (JIS G3106) και A572 Grade 50 (ASTM) είναι και οι δύο υψηλής{4}}αντοχής, χαμηλού-κράματος (HSLA) που χρησιμοποιούνται για παρόμοιες εφαρμογές, όπως κατασκευές και βαρύ εξοπλισμό.



Το A572 Gr 50 αναφέρεται συχνά ως κοινό ισοδύναμο για το SM570.



sm570 υλικό VS A572 Grade 50 Σύγκριση μηχανικών ιδιοτήτων

Ιδιοκτησία	SM570 (JIS G3106)	A572 Βαθμός 50 (ASTM)
Αντοχή εφελκυσμού	570–720 MPa	450–620 MPa
Ισχύς απόδοσης	Ελάχιστο 420–460 MPa (διαφέρει ανάλογα με το πάχος)	Ελάχιστο 345 MPa
Επιμήκυνση	Ελάχιστο 19% (για πλάκες μικρότερες ή ίσες με 16 mm)	Ελάχιστο 18% (σε 200 mm) ή 21% (σε 50 mm)
Ανθεκτικότητα (Δοκιμή πρόσκρουσης)	Πρότυποδοκιμή πρόσκρουσης σε 0 μοίρες (32 μοίρες F) ή χαμηλότερη, με καθορισμένες ελάχιστες τιμές ενέργειας. Αυτό είναι συχνά ένα βασικό χαρακτηριστικό των ιαπωνικών προτύπων για συγκολλημένες κατασκευές.	Προαιρετικόςδοκιμή πρόσκρουσης. Εκτός εάν ζητηθεί συγκεκριμένα, η απόδοση πρόσκρουσης δεν είναι εγγυημένη βάσει του βασικού προτύπου A572.



Υλικό sm570 VS A572 Βαθμός 50 Σύγκριση χημικής σύνθεσης

Και οι δύο χάλυβες είναι ποιότητες HSLA με χαμηλή περιεκτικότητα σε άνθρακα για βελτίωση της συγκολλητικότητας. Τα στοιχεία κράματος χρησιμοποιούνται για την ενίσχυση της αντοχής και άλλων ιδιοτήτων.

Στοιχείο κράματος	SM570 (JIS G3106)	A572 Βαθμός 50 (ASTM)
Άνθρακας (C)	Λιγότερο ή ίσο με 0,20%	Λιγότερο ή ίσο με 0,23%
Μαγγάνιο (Mn)	Λιγότερο ή ίσο με 1,50%	Λιγότερο ή ίσο με 1,35%
Φώσφορος (P)	Μικρότερο ή ίσο με 0,04%	Λιγότερο ή ίσο με 0,03%
Θείο (S)	Λιγότερο ή ίσο με 0,05%	Λιγότερο ή ίσο με 0,03%
Νιόβιο/Κολόμβιο (Nb)	Καθορισμένο εύρος (π.χ. 0,005–0,05%) για τον καθαρισμό των κόκκων	Καθορισμένο εύρος (0,005–0,05%) αλλά προαιρετικό ανάλογα με τον τύπο
Βανάδιο (V)	Καθορίζεται επίσης για ενίσχυση της αντοχής	Καθορισμένο εύρος (0,01–0,15%) αλλά προαιρετικό ανάλογα με τον τύπο
Χαλκός (Cu)	Προαιρετικό για βελτιωμένη αντοχή στη διάβρωση	Προαιρετικό για βελτιωμένη αντοχή στη διάβρωση (βαθμοί καιρικές συνθήκες)



Βασικοί διακριτικοί παράγοντες

Συγκολλησιμότητα:Και οι δύο χάλυβες προσφέρουν καλή συγκολλησιμότητα λόγω της χαμηλής περιεκτικότητάς τους σε άνθρακα. Ωστόσο, οι αυστηρότεροι έλεγχοι στις ακαθαρσίες και τα μικροκράματα σε ορισμένες παραλλαγές SM570 μπορούν να προσφέρουν ελαφρώς καλύτερη συγκολλησιμότητα για συγκεκριμένες εφαρμογές.

Σκληρότητα:Η πιο σημαντική διαφορά είναι η τυπική συμπερίληψη της δοκιμής πρόσκρουσης χαμηλής- θερμοκρασίας για το SM570 σύμφωνα με το πρότυπο JIS. Αυτό εξασφαλίζει καλύτερη απόδοση σε περιβάλλοντα δυναμικής φόρτωσης ή{3}}χαμηλών θερμοκρασιών. Για το A572 Gr 50, ένας πελάτης πρέπει να ζητήσει και να καθορίσει συγκεκριμένα τη δοκιμή πρόσκρουσης για να εγγυηθεί παρόμοια απόδοση.

Περιφερειακά πρότυπα:Ενώ συχνά αντιμετωπίζεται ως ισοδύναμο, το SM570 είναι ένα ιαπωνικό πρότυπο (JIS) και το A572 Gr 50 είναι ένα πρότυπο ΗΠΑ (ASTM). Οι διαδικασίες κατασκευής, ποιοτικού ελέγχου και δοκιμών συμμορφώνονται με αυτά τα αντίστοιχα συστήματα.

Ισχύς διαρροής:Το SM570 προσφέρει ελαφρώς υψηλότερη ελάχιστη αντοχή διαρροής από το A572 Gr 50, ιδιαίτερα σε πιο λεπτές διαστάσεις πλάκας. Αυτό επιτρέπει μια πιο αποτελεσματική αναλογία αντοχής-προς-του βάρους σε ορισμένα σενάρια σχεδίασης.

Σύναψη

Ενώ τα SM570 και A572 Grade 50 μπορούν να αντικατασταθούν το ένα για το άλλο σε πολλές γενικές δομικές εφαρμογές, το SM570 παρέχει αυστηρότερες εγγυήσεις για την απόδοση του υλικού. Εάν μια εφαρμογή απαιτεί εγγυημένη ανθεκτικότητα σε χαμηλή-θερμοκρασία ή υψηλότερη αντοχή σε λεπτότερες διαστάσεις πλάκας, το SM570 είναι η πιο αξιόπιστη επιλογή σύμφωνα με τις τυπικές προδιαγραφές του. Ένας σχεδιαστής θα πρέπει να ζητήσει ρητά και να επαληθεύσει αυτές τις ιδιότητες από έναν προμηθευτή A572 Gr 50 για να εξασφαλίσει συγκρίσιμη απόδοση.



6.ASTM A572 Grade 50 vs S355JR

Τα ASTM A572 Grade 50 και S355JR είναι και τα δύο υψηλής-χαμηλής αντοχής-ποιότητες δομικού χάλυβα σε κράμα που χρησιμοποιούνται σε διάφορες εφαρμογές. Ακολουθεί μια σύγκριση μεταξύ αυτών των δύο βαθμών:



ASTM A572 Βαθμός 50

Χημική Σύνθεση: Άνθρακας (C): 0,23%Μαγγάνιο (Mn): 1,35%Φώσφορος (Ρ): 0,04% maxΘείο (S): 0,05% maxΠυρίτιο (Si): 0,40% maxΧαλκός (Cu): 0,20% min (Niobium) 0,005-0,05% (όταν καθορίζεται)

Μηχανικές ιδιότητες: Αντοχή σε εφελκυσμό: 450-620 MPa (65-90 ksi) Αντοχή διαρροής: 345 MPa (50 ksi) min Επιμήκυνση: 18% min σε 8", 22% min σε 2"

Εφαρμογές: Το ASTM A572 Grade 50 χρησιμοποιείται σε γέφυρες, κτίρια, εξοπλισμό κατασκευής, φορτηγά βαγόνια, μηχανήματα, ανταλλακτικά φορτηγών και πύργους μετάδοσης όπου απαιτείται υψηλή αντοχή και βελτιωμένη συγκολλησιμότητα.



S355JR (EN 10025-2)

Χημική Σύνθεση:Άνθρακας (C): 0,24%Μαγγάνιο (Mn): 1,60%Φώσφορος (Ρ): 0,035% maxΘείο (S): 0,035% maxΠυρίτιο (Si): 0,55% max

Μηχανικές ιδιότητες: Αντοχή σε εφελκυσμό: 470-630 MPa Αντοχή απόδοσης: 355 MPa min Επιμήκυνση: 20% min σε 8", 22% min σε 2"

Εφαρμογές: Το S355JR είναι ένας ευρέως χρησιμοποιούμενος δομικός χάλυβας στην Ευρώπη και χρησιμοποιείται συνήθως σε γενικές κατασκευές και μηχανολογικές κατασκευές, όπως γέφυρες, πλοία, σταθμούς ηλεκτροπαραγωγής και κτιριακές κατασκευές.



Σύγκριση

Χημική Σύνθεση: Τα ASTM A572 Grade 50 και S355JR έχουν παρόμοια περιεκτικότητα σε άνθρακα αλλά διαφέρουν ελαφρώς ως προς το μαγγάνιο και άλλα στοιχεία κράματος. Οι μικρές διαφορές μπορεί να επηρεάσουν τις μηχανικές ιδιότητες και τη συγκολλησιμότητα τους.

Μηχανικές ιδιότητες: Και οι δύο κατηγορίες έχουν ελάχιστη αντοχή διαρροής 355 MPa, αλλά το ASTM A572 Grade 50 προσφέρει υψηλότερο εύρος αντοχής εφελκυσμού, καθιστώντας το κατάλληλο για ελαφρώς πιο απαιτητικές εφαρμογές.

Εφαρμογές: Το ASTM A572 Grade 50 χρησιμοποιείται συνήθως σε βαρύτερες κατασκευαστικές εφαρμογές που απαιτούν υψηλότερη αντοχή, ενώ το S355JR είναι ευέλικτο και χρησιμοποιείται ευρέως σε διάφορες δομικές εφαρμογές σε όλη την Ευρώπη.



Συνοπτικά, τόσο το ASTM A572 Grade 50 όσο και το S355JR είναι εξαιρετικές επιλογές για εφαρμογές δομικού χάλυβα, με το ASTM A572 Grade 50 να παρέχει υψηλότερες δυνατότητες αντοχής και το S355JR να προσφέρει ευελιξία και ευρεία χρήση σε ευρωπαϊκά κατασκευαστικά έργα. Η επιλογή μεταξύ τους θα εξαρτηθεί από τις συγκεκριμένες απαιτήσεις του έργου, τα περιφερειακά πρότυπα και τις ανάγκες εφαρμογής.













Έχουμε αρκετό SM570 High Strength Low Alloy HSLA Steel σε απόθεμα και μπορούμε επίσης να το προσαρμόσουμε σύμφωνα με τις ανάγκες σας.
